E3 series MODÜLLER

Eğer;

  • Elektrik mühendisliği uygulamalarınızda uzun vadeli gelişme stratejisine sahip, gelişen yazılım teknolojileri ile uyumlu, en yeni Elektrik CAD yazılımını kullanmak,
  • Elektrik tasarımına iş akışı süresince istediğiniz noktadan başlayabilmek ve anında kontrol özellikleri ile fark yaratan, nesneye dayalı tasarım ile proje çizebilmek,
  • Farklı kullanıcılar ile eş zamanlı olarak aynı proje üzerinde çalışabilmek,
  • Bugüne kadar elektrik mühendisliği için optimize edilmiş Windows altındaki en kolay işlemleri kullanabilmek,
  • Hidrolik ve pnömatik sistemler için anlaşılır akış şemaları oluşturabilmek,
  • Kablo – Harness projeleri tasarlayabilmek, kablo ve konnektör planlarınızı oluşturmak,
  • Tasarımda elde ettiğiniz bütün verilerinizi PLM ve PDM sisteminizle entegre etmek istiyorsanız, sizi “e3-series-iconseries” ile tanıştırmamıza izin verin.

e3-series-iconseries elektrik, şematik, otomasyon, pano, kablo/harness, kablaj tahtası, hidrolik ve pnömatik projelerinizi oluşturmak ve hızlı bir şekilde proje dokümanlarını üretmek için kullanılan modüler bir mühendislik yazılımıdır.

Kullanıcıyı, tasarımdan üretime kadar tüm mühendislik projesi süresince destekler. Program tamamen Windows tabanlı olduğu için öğrenilmesi ve kullanımı da oldukça kolaydır.

e3_ekran

Nesne Tabanlı Yapı

e3-series-iconseries tüm modüllerin tek bir veri yapısına geri beslendiği nesneye dayalı bir veri tabanı üzerinden işlem görür. Herhangi bir yerde yaptığınız değişiklik ilgili bütün yerlere anında yansır. Örneğin şematik çiziminde yapılan değişiklik otomatik olarak panoda da değiştirilir. Bütün modüller aynı veri tabanını kullandığı için farklı modüller arasında bilgi transferi yapmak gerekmez, dolayısıyla sonuçların kalitesi artar ve hatalardan arındırılmış bir ortamda çalışılır.

Entegrasyon

e3-series-iconseries DXF/DWG, TIFF, GIF, JPG, PDF, DGN, CGM ve VRML, STEP AP-214 vb. çeşitli formatlarda verilerinin giriş ve çıkışına olanak sağlar.

e3-series-iconseries diğer ECAD sistemlerinden veri kabul eder.

PDM ve ERP sisteminizle entegre olarak çalışabilir. e3-series-iconseries, SAP, Teamcenter, SmartTeam, Solidworks ePDM ile entegre olarak çalışabilmektedir.

e3-series-iconseries aynı zamanda 3D M-CAD sistemleri ile de veri alışverişinde bulunabilir. Inventor, NX, ProE, CATIA, Solidworks, SolidEdge senkronize olarak çalışabilirsiniz.

Çoklu Kullanıcı

e3-series-iconseries çoklu kullanıcı özelliği eşzamanlı mühendisliği mümkün kılar. Bu da projenizin tamamlanma süresinde önemli ölçüde kazanç sağlamanıza yardımcı olur. Birden fazla mühendis aynı anda yetkileri dahilinde aynı projede çalışabilir.

Değişken Tanımlama

e3-series-iconseries ile benzer projeleri tekrar tekrar çizmek gerekmez, projenizin alt projelerini varyant olarak tanımlayıp, ilgili kısımları gerektiğinde aktif edebilirsiniz veya aynı projeyi birkaç tıkla farklı seçenekleri içeren başka bir projeye dönüştürebilirsiniz.

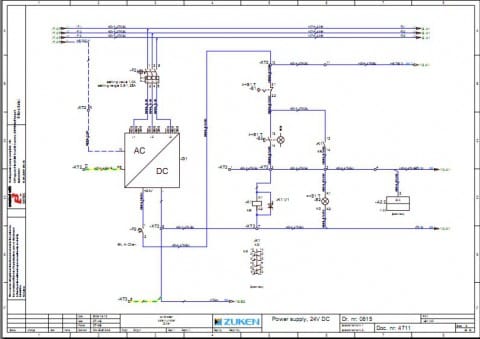

Devre diyagramlarından, klemens planlarına ve detaylı BOM’lara kadar eksiksiz tasarımlar yapılabilir.
Nesneye dayalı teknoloji ve çevrimiçi doğrulama yetenekler ile elektrik mühendisliği, hidrolik ve pnömatik alanlarında profesyonel tasarımlar yapmanızı sağlar.

• Elektrik mühendisliği için devre şemaları
• Hidrolik ve pnömatik
• Lojik ve elektrik kontrolleri
• Anında güncellenen terminal planları
• Anında güncellenen malzeme listeleri
• Otomatik bağlantılar

E3_Schematic

e3-series-iconseries Schematic Modülünde Aşağıdaki Tüm Fonsiyonlar Mevcuttur.

  • Windows® işletim sistemi (Vista ve Windows 7’yi destekler)
  • “Sürükle & Bırak” işlevselliği
  • Her nesne tipine 256 kullanıcı tanımlı katmanlar
  • Sinyaller, metinler, cross referanslar, semboller ve bileşenler için sorgulama yapabilme
  • Çevrimiçi yardım
  • Tasarım ortamının renk gösterimlerinin kişiselleştirilebilmesi (bağlantı çizgilerinin ölçülendirme çizgileri, kablo damar kesiti, sinyal tipi gibi.)
  • Çizimin DIN, ANSI, JIC, IEC gösterimleri
  • EXF, DXF, DWG standart arayüzleri
  • Bi-directional COM arayüzü
  • Sembollerin ve bileşenlerin “Bul ve Değiştir” işlemlerine imkan sağlayan simgeye dayalı seçimi
  • Serbest olarak tanımlanabilir sinyal nitelikleri (tel numaraları gibi)
  • Serbest olarak tanımlanabilir kılavuz ve metin boyutları, karakterler ve çizgi fontları
  • Çizimler ve alanlarda Oku, Yaz, Kopyala, Yapıştır, Sil, Döndür, Aynala işlemleri
  • Semboller ve bileşenler için güçlü değiştirme kapasitesi
  • Serbest olarak tanımlanabilir dökümantasyon (BOM’lar, Klemens Planları, Kablo/Tel Listeleri, etc.)
  • Çevrimiçi Klemens Planı
  • Kişiselleştirilebilir nesne yönelimli kullanıcı arayüzü, Dinamik büyütme ve küçültme, sayfaya sığdırma işlemleri
  • Şematikteki değişikliklerin anında yansıtıldığı Klemens Planı
  • Büyük boyuttaki tasarımların yönetimi
  • Diğer uygulamalara OLE bağlantısı
  • Word ve Excel dökümanları gibi dökümantasyon iliştirmeyi destekleme
  • Nesne yönelimli veri
  • Visual Basic Arayüzü
  • Kullanıcı tanımlı Müşteri Antet formatları tasarımı
  • Çizilen sayfalarda bileşenler sinyaller ve bileşenler için çevrimiçi cross referanslar
  • Kısa devre, birden fazla sembol ataması ve bileşenlerin fazla yüklenmesi gibi tasarım kurallarını çevrim içi kontrol etme
  • Kişiselleştirilebilir sembol ilişkilendirmeleriyle tanımlanabilir bileşenler
  • Metrik & İngiliz ölçü birimleri
  • Güçlü sembol kütüphanesi
  • Güçlü bileşen kütüphanesi

term

e3-series-iconseries Panel şematik çizimle yatay olarak çalışan,pano tasarımı ve pano içi kablolama yapmanızı sağlayan, panoda kullanılan kablo miktarları, harcanan kablo kanalı uzunluğu gibi hesaplamaları otomatik olarak yapan bir modüldür.

Şematikle paralel olarak çalışması tasarımınıza istediğiniz yerden başlamanıza imkan sağlar. Klasik olarak şematik çizimden projenize başladığınızda kullandığınız bileşenler ağaçta Not-Placed (Yerleştirilmemiş) sekmesinde listelenir. Bunları pano çiziminde kullandıkça Placed (Yerleştirilmiş) sekmesine geçerler. Bunun yanında e3-series-iconseries projenize pano tasarımından başlamanıza da imkan sağlar. Pano sayfasında seçip panoya yerleştirdiğiniz bileşenler Devices sekmesinde sarı renkte görüntülenir. Şematik çizimde bunları kullandıkça renk sarıdan maviye dönüşür. Bu özellik çizimlerinizde olası bir hata yapmanızı engeller. Şematik çizimde yaptığınız bağlantıları pano çiziminde Otomatik Bağlama özelliğini kullanarak pano içi kablolamayı otomatik olarak yapabilirsiniz. Bunun gibi panoda yaptığınız bağlantılar da şematik çizimde mantık çizgileriyle gösterilir. Daha sonra bu mantık çizgilerini fiziksel bağlantıya dönüştürebilmek için şematik çiziminizde bu bağlantıları oluşturabilirsiniz. Bu özellik de pano çiziminde yaptığınız bağlantıları şematik çizimde unutmamanızı ve bu bağlantıları doğru olarak yapmanızı sağlar.

e3-series-iconseries Panel pano çizimlerinizi 3D olarak görüntülemenizi sağlar. Böylece projenizdeki mekanik hataları görüp düzeltebilirsiniz.

Panel2

e3-series-iconseries Panel Modülünde Aşağıdaki Tüm Fonsiyonlar Mevcuttur.

  • Windows® işletim sistemi (Vista ve Windows 7’yi destekler)
  • “Sürükle & Bırak” işlevselliği
  • Her nesne tipine 256 kullanıcı tanımlı katmanlar
  • Sinyaller, metinler, cross referanslar, semboller ve bileşenler için sorgulama yapabilme
  • Çevrimiçi yardım
  • Tasarım ortamının renk gösterimlerinin kişiselleştirilebilmesi (bağlantı çizgilerinin ölçülendirme çizgileri, Kablo damar kesitleri, sinyal tipi gibi.)
  • Çizimin DIN, ANSII, JIC, IEC, P&ID gösterimleri (bütün sembol kütüphanelerini destekler)
  • EXF, DXF, DWG ( Farklı kaydet AutoCAD™ 10/11/12/13/14/2000), graphic images ve SVG (Acrobat Interactive Web Format) standart arayüzleri
  • Bi-directional COM interfaces
  • Sembollerin ve bileşenlerin simgeye dayalı seçimi
  • Serbest olarak tanımlanabilir bağlantı nitelikleri (tel numaraları, renkleri ve tipi)
  • Serbest olarak tanımlanabilir klavuz, metin boyutları, karakterler ve çizgi fontları
  • Çizimleri ve alanları Oku, Yaz, Kopyala, Yapıştır, Sil, Döndür, Aynala işlemleri
  • Semboller ve bileşenler için güçlü değiştirme kapasitesi
  • Serbest olarak tanımlanabilir dökümantasyon (e.g. BOM, Konnektör Planı,
  • Klemens Planları,Kablo Damar Planları)
  • Kişiselleştirilebilir nesne yönelimli kullanıcı arayüzü
  • Dinamik büyütme ve küçültme, sayfaya sığdırma işlemleri
  • Şematikteki değişikliklerin anında yansıtıldığı Klemens Planı
  • Büyük boyuttaki tasarımların yönetimi (limitsiz sayfa sayısı, bir proje içinde birden çok çizim)
  • Diğer uygulamalara OLE bağlantısı
  • Word ve Excel dökümanları gibi dökümantasyon iliştirmeyi destekleme
  • Nesne yönelimli veri, Visual Basic Arayüzü
  • Kullanıcı tanımlı Müşteri Antet formatları tasarımı
  • Çizimin içindeki sinyaller ve bileşenler için çevrim içi cross referanslar (kullanıcı tarafından yapılandırılabilir formatta)
  • Kısa devre, birden fazla sembol ataması ve bileşenlerin fazla yüklenmesi gibi tasarım kurallarını çevrim içi kontrol etme
  • Kişiselleştirilebilir sembol ilişkilendirmeleriyle tanımlanabilir bileşenler

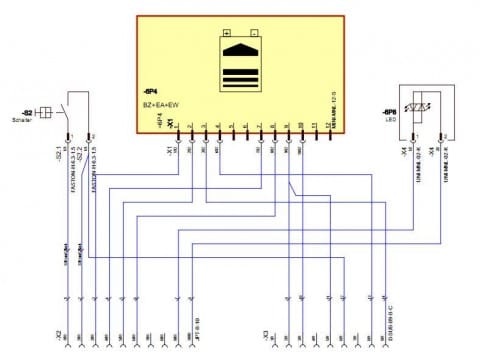

e3-series-iconCable otomotiv, taşımacılık, makine, ağır ekipmanlar, askeri ve havacılık gibi sektörlerdeki elektrik sistemlerinin geliştirilmesi, tasarımı ve dokümantasyonunda kullanılır.
e3-series-iconCable ,kablo iç yapılarını, projenizdeki konnektör bağlantı diagramlarını, şematik çiziminizi destekleyecek tek hat, veriyolu gibi görünümleri ve harness uygulamalarınızı geliştirebileceğiniz bir platformdur.
e3-series-iconCable 3D çizim programlarıyla entegre olarak çalışabilir ve çok kapsamlı analiz özelliklerine sahiptir. 3D harness tasarım sistemleriyle çalışırken kablo ve tel uzunluklarını hesaplar ve büküm yarı çaplarını kontrol eder.
Program çok sayıda dili ve tüm Windows® fontlarını destekler. Basit bir işlemle herhangi bir metin istenilen dilde görüntülenebilir. Aynı zamanda, UNICODE ile birlikte Asya karakterleri de mevcut. 10 dilde mevcut olan kullanıcı ara yüzü ile birlikte e3-series-iconCable dünya çapında birçok ülkede mühendisler tarafından ana dillerinde kullanıyor.

• Kabloların ve kablo tesisatlarının dokümantasyonu
• Konnektör çiftlerinin ve pinlerinin doğrulanması.
• Kablo tasarım, üretim ve servislerinin çok sayıdaki görüntüsü
• 3D M-CAD sistemi ile ara yüz

cable1

cable3

e3-series-iconseries Cable Modülünde Aşağıdaki Tüm Fonsiyonlar Mevcuttur.

  • Windows® işletim sistemi (Vista ve Windows 7’yi destekler)
  • “Sürükle & Bırak” işlevselliği ,Çevrim içi yardım
  • Blok diagramların tasarımı
  • Arkaplan yerleşimleri için şematik çizimler
  • Kablo yapısı oluşturma
  • Serbest tanımlamalı assembly listelerini çıktı verme
  • Kablo tiplerinin alınması ve aktarılması
  • Bileşen ve sembol kütüphanesi
  • Nesne niteliklerinin serbest olarak tanımlanabilmesi

cable4

cable2

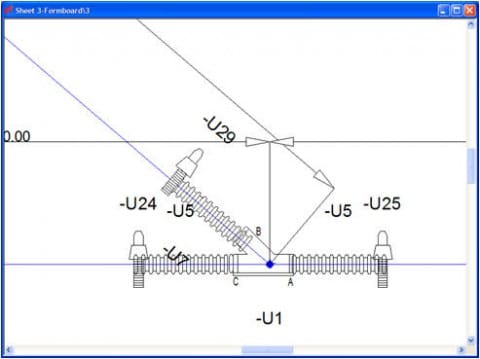

e3-series-iconFormboard

Tesisatların üretilmesinde e3-series-iconformboard özelliği, tesisatın 1:1 ölçekli çiziminin oluşturulmasında ek fonksiyonlar sunar.
Formboard çizimi kabloların ve şematik çizimde tanımlanan tesisatın görüntülerinden oluşur.

• Herhangi bir segmentte üretim uzunluğu belirlenmesi
• Otomatik segment ayarlaması
• Önceden tanımlanan ayarlama doğrultuları
• Harness dallarının kolaylıkla döndürülebilmesi
• Kolların kolay döndürülebilmesi
• Konnektör tablolarında kablo ataması
• Kablo koruması ve bağlantı elemanı eklentisi
• Dal özellikleri ve çivileme noktaları


e3-series-iconseries Formboard Modülünde Aşağıdaki Tüm Fonsiyonlar Mevcuttur.

  • Her parça için imalat süresinin tanımlanması
  • Otomatik segment ekleme
  • Öntanımlı ayarlama yönü
  • Dinamik konnektör tabloları oluşturma
  • Dalları kolay çevirebilme (Otomatik döndürme)
  • Konektör tablolarında tel atamalarının gerçekleştirilmesi
  • Kablo koruması (spiral borular gibi) ve tutturucuların eklenmesi
  • Eklenti olarak dağıtım noktası koyabilme
  • Kablaj tahtası çizimleri kolay ve hızlı çizim
  • Kendi sembolleri
  • Otomatik tablo sembolleri
  • Ölçülendirilemeyen parçaların gösterimi
  • Otomatik uzunluk ayarlama
  • Kablo dallarını çevirme
  • BOM için elektriksel olmayan parçaların tanımlanması
  • Nesne yönelimli – her zaman uyumlu
  • Formboard çizimleri bütüne3-series-iconseries dökümanları gibi, her zaman doğrudur
  • Değişiklik nerede yapılırsa yapılsın her şey çevrim içi olarak senkronize edilir


form2

e3-series-icontopology mantıksal tasarımları fiziksel dünyaya taşır. Herhangi bir ölçekte oluşturulan topoloji sayfaları genel e3-series-iconseries projelerine eklenebilir. Sayfalar şasiyi veya tesis düzenlerini temsil edebilir ve pano veya ekipman gibi kurulum alanları sayfalara eklenebilir. Bu yükleme alanları arasındaki bağlantılar, harnes rotalarını ve kablo hatlarını temsil eder.

Bu işlem devam ettikçe, şematikteki sinyal mantığı ve kablolama bilgileri topoloji görünümünde otomatik olarak görülür ve kablolar otomatik olarak tanımlanmaya başlar. Dahili cihazlar kolayca eklenir ve alternatif harnes konfigürasyonları hızlı bir şekilde test edilebilir. Maliyet ve ağırlık tahminleri dahil olmak üzere harneslerin detayları raporlanır.

Şematikteki mantıksal bileşenler, ‘sürükle ve bırak’ yöntemini kullanarak kurulum alanlarına yerleştirilir. e3-series-icontopology, tüm telleri ve kabloları, her bir segmentin uzunluğu, ağırlığı ve çapının otomatik olarak hesaplanmasını sağlayan geçerli yollar üzerinden yönlendirir. Farklı harnesler daha sonra raporlar kullanılarak değerlendirilir ve kabaca bir maliyet tahmini sağlanır. Bileşenleri farklı montaj alanlarına taşıyarak yeni harnes konseptleri üretilir ve önceki seçeneklerle karşılaştırılabilir.

e3-series-icontopology sadece taşımacılık endüstrisi ile sınırlı değildir; dağıtım panolarını temsil eden kurulum alanları ve kablo kanallarını temsil eden bağlantı yolları ile endüstriyel tesis tasarımını optimize etmek için de kullanılır.

e3-series-icon3D Roting Bridge şirketlerin elektrik tesisatı tasarımlarını tüm büyük MCAD yazılımlarıyla bütünleştirmelerini sağlar. Konektörler, terminaller, ekler ve bağlantı listesi bilgisi gibi elektrik harnes ayrıntıları, harnes mühendislerinin kabloları mekanik alanda yönlendirdiği MCAD sistemine aktarılır. Harnesin uzunluk ve yapı verileri daha sonra imalat için nihai detayların eklendiği e3-series-iconseries’e iletilir.

e3-series-icon3D Routing Bridge, e3-series-iconcable ile bağlantılı olarak çalışır.

e3-series-icon3D Routing Bridge harnes üreticileri ve otomotiv, havacılık, demiryolu, arazi araçları ve özel amaçlı araçlar ve makine şirketleri için kullanılır.

e3-series-icon3D Routing Bridge elektrik ve mekanik mühendislerinin kendilerine adanmış ortamlarda çalışabilmelerine, ancak daha sonra tasarım verilerini kontrollü bir şekilde entegre etmelerine izin veren elektriksel ve mekanik işbirliği sağlar.

Desteklenen MCAD sistemleri

-Autodesk Inventor

-Dassault Systemes CATIA V5

-Dassault Systemes SolidWorks 3D CAD

-PTC Creo Elements

-PTC Creo Direct

-Siemens NX

-Siemens SolidEdge

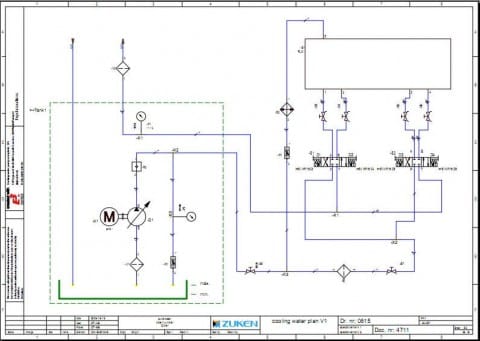

Nesneye dayalı e3-series-iconseries’in fonksiyonelliğinin tüm avantajlarını kullanarak, bağımsız bir modül olarak veya elektrik tasarımı ile birleştirilmiş bir şekilde hidrolik ve pnömatik sistemler tasarlamak mümkündür.

• Hidrolik ve pnömatik için devre şemaları
• Tüm e3-series-iconseries modülleri ile çevrim içi işlevsellik
• Çevrim içi malzeme listesi
• Hataları en aza indirmek için aktif mantık kontrolleri
• Geliştirilmiş grafik özellikleri
• Her açıda döndürülebilen semboller
• Üretim, çalışma ve servis raporları

img3C

 e3-series-iconseries Fluid Modülünde Aşağıdaki Tüm Fonsiyonlar Mevcuttur.

  • Windows® işletim sistemi (Vista ve Windows 7’yi destekler)
  • “Sürükle & Bırak” işlevselliği
  • Çevrimiçi yardım
  • Blok diagramların tasarımı
  • Arkaplan yerleşimleri için şematik çizimler
  • Kablo yapısı oluşturma
  • Serbest olarak tanımlanabilir assembly listeleri çıktısı
  • Kablo tiplerinin alınması ve aktarılması
  • Bileşen ve sembol kütüphanesi
  • Nesne niteliklerinin serbest olarak tanımlanabilmesi
  • Otomatik konnektör seçimi
  • Uygun ürün tanımlaması
  • Kolay sinyal ve bağlantı navigasyonu
  • Aynı konnektörü farklı sayfalarda kullanabilme
  • Serbest olarak tanımlanabilir sayfa formatları
  • Değişikliklerden sonra çevrimiçi kontrol ve güncelleme
  • Dökümantasyon grafikleri
  • Nesne-yönelimli kullanıcı arayüzü(kopilot)
  • Diğer uygulamalara OLE bağlantısı
  • Word ve Excel dökümanları gibi dökümantasyon iliştirmeyi destekler
  • Nesne yönelimli veri
  • Visual Basic arayüzü
  • Bi-directional COM arayüzü
  • DXF, DWG, grafik resimleri gibi standart arayüz

fluid4

fluid2

fluid5

e3-series-iconeCheck, kullanıcıların elektrik şematik devrelerini işlevsel olarak analiz etmelerine ve tasarımları sigorta ve kablo boyutlandırma hataları için kontrol etmelerine olanak tanıyan e3-series-iconseries’in bir uzantısıdır. e3-series-iconeCheck gerçek zamanlı olarak çalışır ve devre tasarımının işlerliği hakkında anında geri bildirim sağlar.

e3-series-iconeCheck ulaşım şirketleri gibi DC kontrol sistemleri ile çalışanlar için idealdir. e3-series-iconseries tarafından hizmet verilen endüstriler arasında otomotiv, havacılık, demiryolu, arazi taşıtları ve özel amaçlı taşıtlar bulunmaktadir.

Projedeki anahtarlar ve kontaklar, devreden geçen voltaj ve akım tarafından kontrol edilir. Bir bobinin enerjilenmesi yardımcı kontakları açıp kapayacaktır; bu da, devrenin gerçek hayattaki çalışmasını simüle eden tasarımın diğer bölümlerinde akım akışını mümkün kılar ve devre dışı bırakır. Akım yüke geçerken, lamba veya motor gerilimi gibi nesneler kontrol edilir ve doğruluk veya arıza bilgileri kullanıcıya geri verilir.

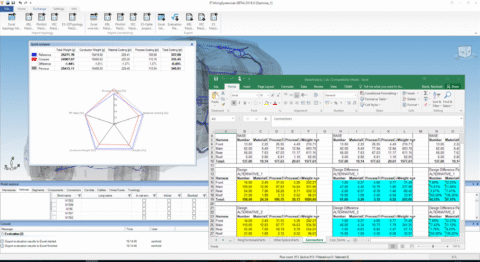

Kablo demeti tasarımlarını, hedeflenen ağırlık ve maliyete uyacak şekilde optimize etmek karmaşık ve zorlu bir görevdir. En fazla zaman alan unsurlardan biri de farklı veri kaynaklarının ve girdilerinin tutarlı bir şekilde birleştirilmesidir. Topoloji verilerine, özellikle farklı segmentlerin birleştirilmesi gerektiğinde konsolidasyon için yoğun bir çaba gösterilmesi gerekir. Bunun için 3D ortamda manuel olarak yönlendirilir (örneğin CATIA veya Siemens NX). Zuken’in yenilikçi e3-series-iconWiringSystemLab ürünü bu kompleksi basitleştirir. Doğrudan 3D veri modelleme yetenekleri ve otomatik kablo demeti ile kapsamlı harneslerin derlenmesini destekleyen montaj işlevselliğiyle heterojen parçalardan tasarımlar yapılabilir. Sonuçta projelendirmede hızlanma ve optimizasyon döngüleri sağlanmış olur.

e3-series-iconWiringSystemLab umulmadık bir hız ve doğrulukla harnesleri oluşturup optimize eder. Bu faydaları ile otomotiv ve ulaşım sektörlerine önemli faydalar sağlar.

e3-series-iconWiringSystemLab, ilgili tüm endüstri formatlarını desteklemeyi taahhüt eder. VEC formatı desteği ile e3-series-iconWiringSystemLab, kablo demeti tasarımları için yeni nesil endüstri standardını öngörerek sektöre liderlik etmektedir. Müşteri için bu, mevcut ortamlara kolay entegrasyonun yanı sıra eski verilere yapılan yatırımların korunması açısından önemli faydalar anlamına gelir.

e3-series-iconWiringSystemLab, e3-series-iconcable ile sorunsuz bir şekilde çalışır. Şematik bilgileri e3-series-iconWiringSystemLab içine okumak için dosya aktarımı gerekmez.

e3-series-iconWiring Diagram Generator gelişim, servis ve satış sonrası için şematik/kablo diyagramlarını otomatik olarak oluşturur. Ayrıca eski sistemlerden standartlaştırılmış diyagramları ortama geçirmek ve oluşturmak için de kullanılır. Diyagramların yerleştirilmesi ve rotalama kuralları tanımlandıktan sonra şematik/kablolama şemaları otomatik olarak bir ağ listesinden (bir CSV formatından bağlantı listesi) oluşturulur. e3-series-iconWiring Diagram Generator ile oluşturulan diyagramlar e3-series-iconcable modülüyle yaptığınız gibi kolayca değiştirilebilir.

e3-series-iconWiring Diagram Generator fonksiyonalitesi e3-series-iconcable kullanıcı arayüzüne, kullanımı kolay araç çubuğu ile entegre edilmiştir. Basit bağlantıdan çoklu bağlantılara ve daha karmaşık ortamlara kadar geniş bir diyagram yelpazesi işlenebilir. Örneğin varyantlar, ekler, hat içi konektörler, kablolama ve ekran sembollerinin tümü desteklenir.

e3-series-iconWiring Diagram Generator’da Bulunan Özel Fonksiyonlar

  • e3-series-iconcable modülüne kolay kullanımlı araç çubuğuyla entegrasyon
  • Müşteriye özel yapılandırma
  • Yerleşim ve yönlendirme kurallarını tanımlama
  • Bireysel sistemler için otomatik olarak diyagramlar oluşturun (e.g. frenler, ışıklandırma)
  • Bireysel sistemleri seçici olarak yeniden oluşturma
  • Entegre otomatik işlevselliği kullanan değişiklikler (Bağlantısı kesilmiş sinyaller, Bileşenleri başka bir konuma taşıma, Bağlantıları yeniden oluşturma)
  • Güncelleme işlevi tüm değişiklikleri görüntüler

e3-series-iconRevision Management kullanıcıların ürün yaşam döngüsünün tüm aşamalarında meydana gelen değişiklikleri izlemelerine olanak sağlar. e3-series-iconRevision Management, tüm grafiksel ve metinsel değişiklikleri kaydederek değişiklik geçmişini kaydeder. Elde edilen veriler mühendislik değişim sürecine dahil edilebilir.

Değişim yönetimini otomatikleştirmek, değişikliklerin kaçırılmamasını sağlayarak, kalitenin ve verimliliğin artmasını sağlar.

e3-series-iconRevision Management tüm e3-series-iconseries modülleriyle birlikte çalışan endüstrileri destekler.

e3-series-iconRevision Management tarafından üretilen dokümanlar, saha veya üretim tarafından talep edilen tüm değişikliklerin orijinal tasarımda uygulanmasını sağlamak için mühendislik değişim siparişi sürecinde kullanılır.

e3-series-iconFunctional Design, detaylı kablolamayı çalıştırmak için kullanılan ilk taslak çizimlerin geliştirilmesini sağlayan e3-series-iconcable eklenti modülüdür. İlk geliştirme süreçlerinde, blok şemaları belirlenmiş iletişim kanalları aracılığıyla oluşturulur ve bağlanır. Ardından sinyal özelliklerini içeren fonksiyonel birimler dinamik bileşenlere yerleştirilir. Dinamik bir bileşenin istenen fonksiyonel birimleri doğru bir şekilde atandıktan sonra, dinamik bileşen kütüphaneden standart bir bileşen ile değiştirilir.

e3-series-iconFunctional Design tüm taşımacılık endüstrileri için idealdir.

Şematikte gösterilen fonksiyonel birimler, ölçeklendirilmemiş bir topolojik plandaki fonksiyonel bloklara eklenir. Fiziksel ara bağlantıyı belirlemek için fonksiyonel bloklar arasına sinyal yolları eklenir. Tüm sinyal mantığına uyum sağlamak için bloklar değiştirilebilir.

e3-series-iconHarnessAnalyzer KBL (fiziksel veri modeli) ve SVG (vektör grafikleri) verilerini birleştiren standart HCV içerikli veri formatındaki harnes çizimlerini görüntülemek ve analiz etmek için güçlü bir araçtır. Ek olarak, yeni VEC formatındaki verilerde ve PLMXML veya DSI gibi bağımsız formatlarda da okuyabilir. Alınan verilere bağlı olarak harnes sisteminin yeniden değerlendirilmesi 2D ve/veya 3D olarak yapılır. Modül, güçlü analiz, yeniden çizme ve sürüm karşılaştırma işlevselliği sayesinde verimli işbirliğini destekler.

e3-series-iconHarnessAnalyzer otomotiv, özel araçlar ve daha geniş nakliye endüstrilerinde harnes tasarımı işbirliğinin önünü açıyor. Günümüzün artan sayıdaki geliştirme aracıları tarafından oluşturulan tasarım modeli ve ilgili çizimleri görüntülemek, taramak, analiz etmek, doğrulamak ve yorumlamak oldukça kolaydır.

Günümüzün büyük tasarımları ve çizimleri ile arama fonksiyonu günden güne büyük bir gereksinim haline geldi. e3-series-iconHarnessAnalyzer, bunu bir tasarımın tüm teknik nesnelerinde Google benzeri bir arama işlevi ile desteklemektedir.

e3-series-iconHarnessAnalyzer tüm çizimin bilgisini içeren HCV formatındaki verileri alabilir.

e3-series-iconHarness Flattening modülü, kullanıcıların desteklenen MCAD sistemlerinden alınan 3D geometrik harnes verilerinin düzleştirilmesini sağlar. Düzleştirilmiş harnes yapısını, üretim detayının tamamlanabileceği e3-series-iconformboard’a gönderilmek üzere hazırlar.

e3-series-iconcable ve e3-series-icon3DRouting Bridge ile birlikte çalışan e3-series-iconHarness Flattening, Dassault Systemes CATIA V5 ve Ptc CREO Parametrics’te desteklenmektedir. MCAD sistemlerinden 3D geometrik verilerini dışarıya aktarmak için ek yardımcı programlara ihtiyaç vardır.

Herhangi bir tel veya kablo özelliği renk, kesit, uzunluk, yalıtım, büküm uzunluğu, ek uzunluklar, malzeme numaraları veya takımlama gibi üretim ortamına beslenebilir.

Desteklenen MCAD sistemlerinden elde edilen 3D geometrik veriler, e3-series-iconHarness Flattening’e aktarılır. Harnes daha sonra en uygun omurgayı belirlemek için 3D olarak görselleştirilir. Bir kez manuel veya otomatik olarak seçildikten sonra, demetin çapına bağlı olarak, harnes, omurgadan yayılan tüm dallarla düzleştirilir.

E3 series VİDEOLAR

Get Back to Making Cool Stuff!

Optimizing System-Level Wire Harness and Electrical Design Processes
